助力大灣區建設，巨力索具在深中通道施工現場大顯身手！
發布時間：2021-11-24
深中通道是集“橋、島、隧、水下互通”為一體的世界級跨海集群工程，全長24公里。其中，橋梁工程長約17.2公里，其關鍵控制性工程為主跨1666米的伶仃洋大橋與主跨580米的中山大橋。

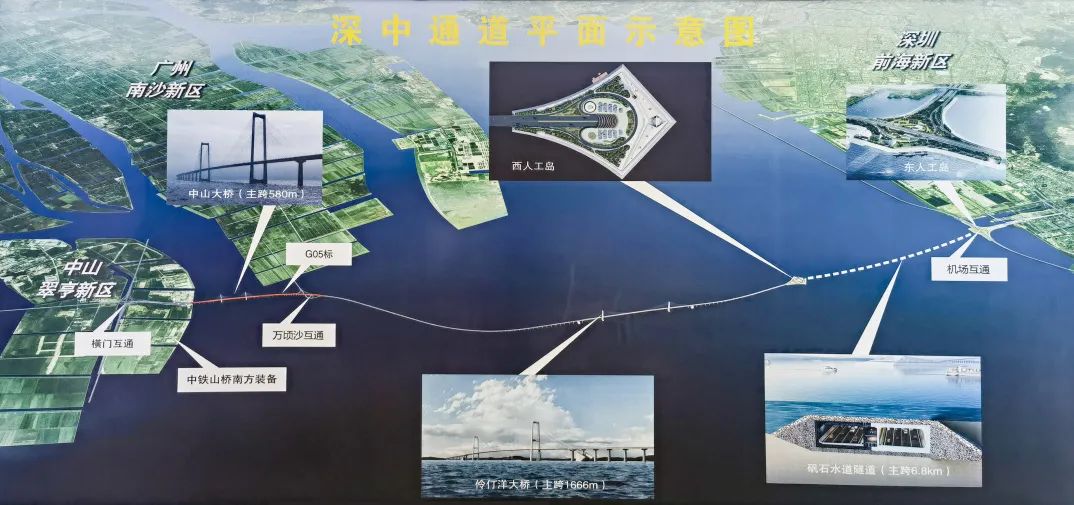

△ 深中通道平面示意圖

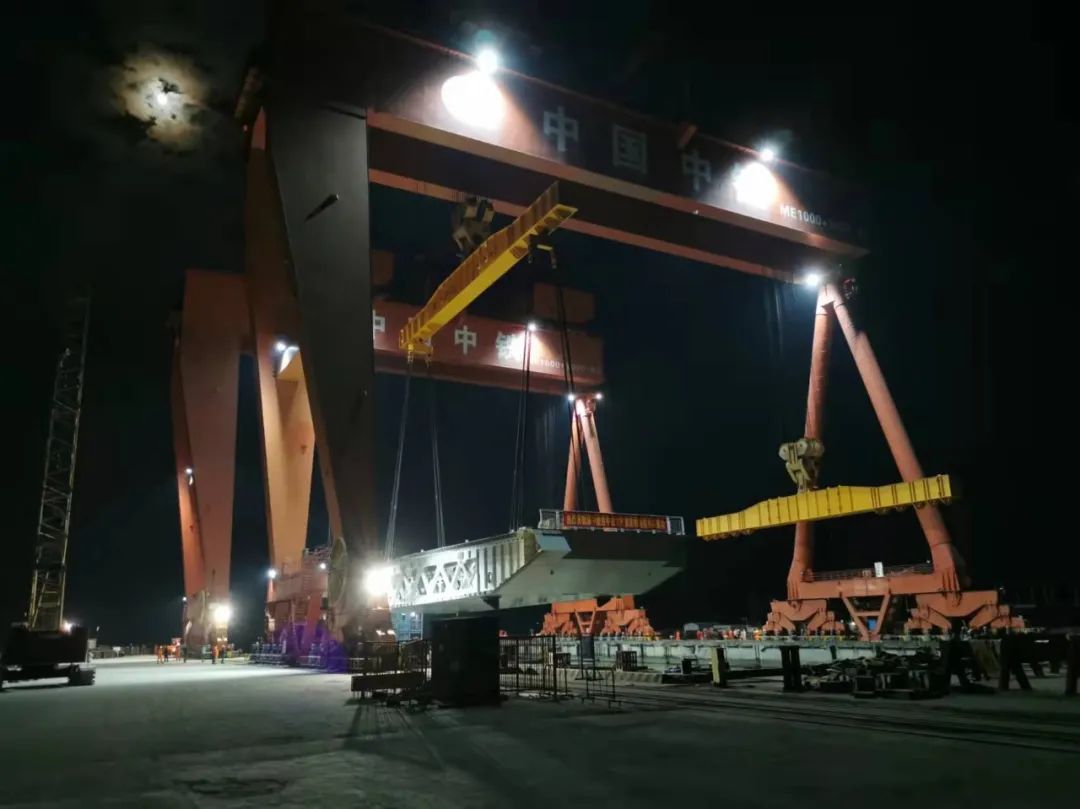

△ 建設中的深中通道

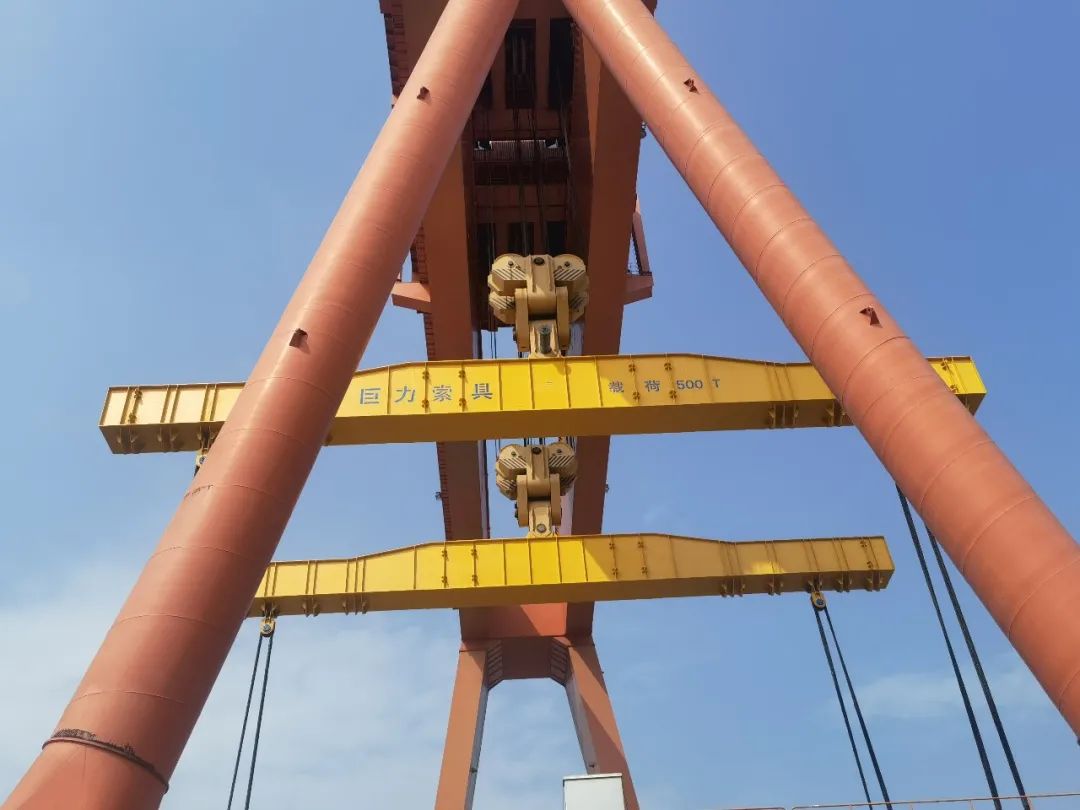

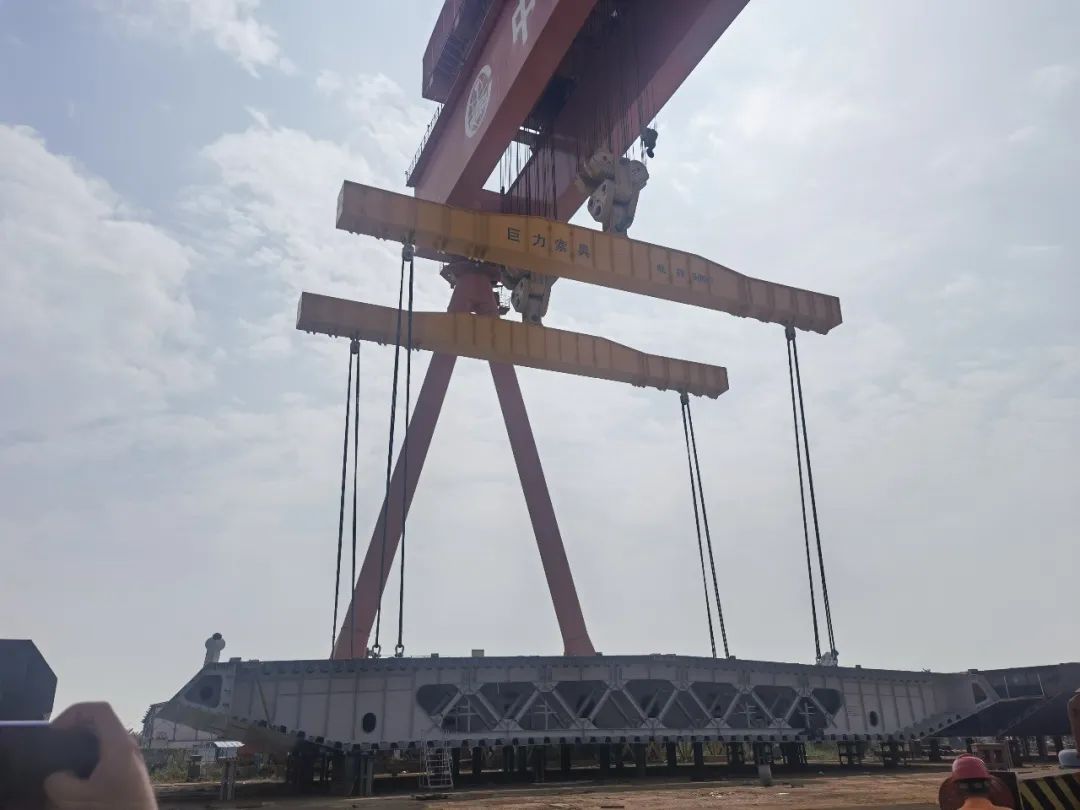

11月19、20日，長133米，寬20米，高4.7米，重1700噸的大型鋼箱梁段運至指定位置，巨力索具研發制造的鋼箱梁吊具全程保障該項目吊裝順利實施，標志著深中通道G05標段泄洪區鋼箱梁大節段XG9L出海平臺在中鐵山橋南方裝備試運行成功。此次成功試運行為深中通道鋼箱梁大節段順利啟運奠定了堅實基礎。
千噸級吊裝 成果再上新重量1700噸為全橋最重鋼箱梁

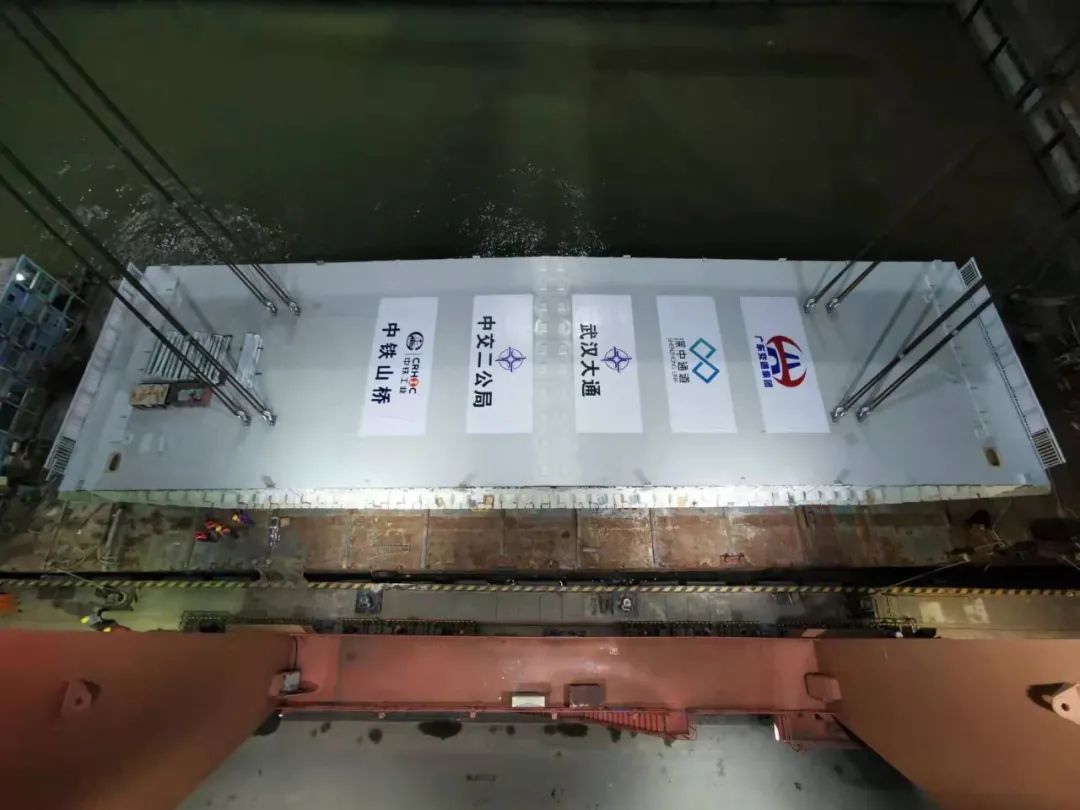

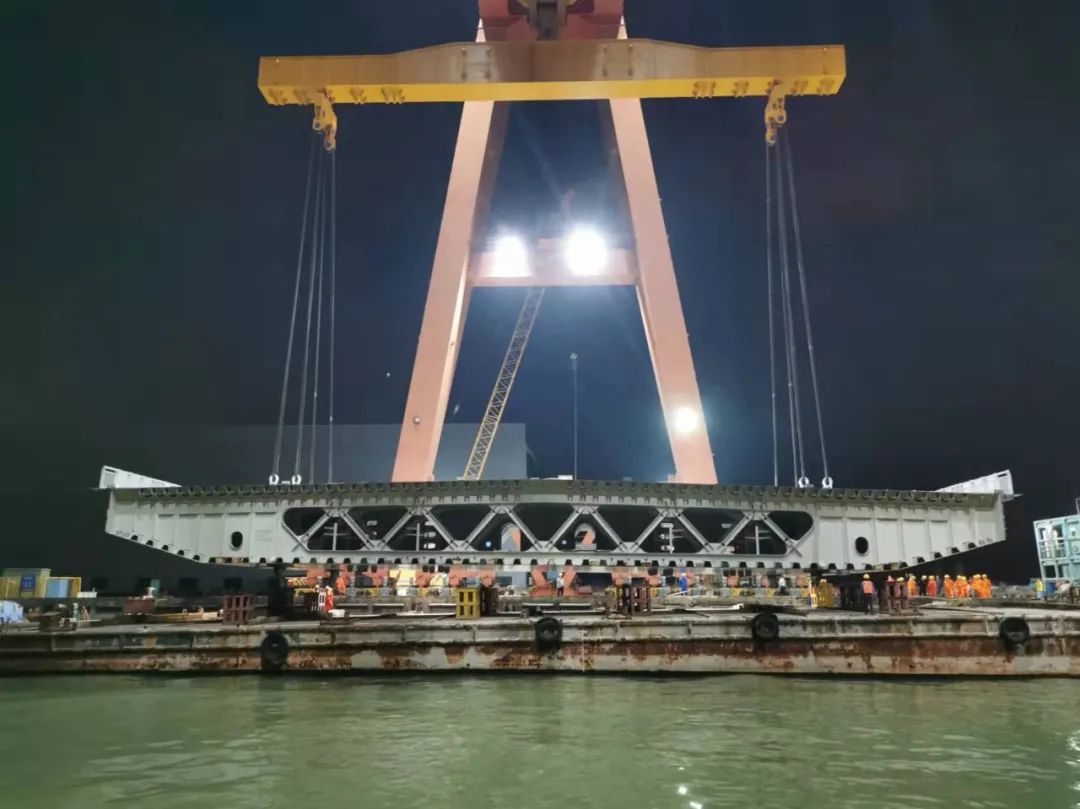

本次試運行方案試運的梁段為泄洪區鋼箱梁大節段XG9L，長133米，寬20米，高4.7米，重量1700噸為全橋最重鋼箱梁。
據了解，超大重量的鋼箱梁具有結構尺寸大、重量重、受力復雜等特點，吊裝方案設計之初，巨力索具項目團隊針對以上情況多次展開吊裝方案的探討論證，為提前應對鋼梁架設過程中出現的各種困難，項目團隊提前籌劃，準備了多種吊裝預案，突破了以往鋼箱梁抬吊的固有思路，極大地優化了鋼箱梁起運施工效率，確保鋼梁架設的安全性控制。
千鈞之力 大國重器世界首創重載運輸移梁平車
深中通道G05標段泄洪區及淺灘區鋼箱梁大節段XG9L的出海平臺方案為世界首創的出海運輸方案，整個運輸過程使用8臺模塊車，4臺移梁平車，頂升運載能力可達2000噸。經過三次頂升及運輸，將鋼箱梁大節段XG9L從存梁區運至待裝船區，由世界第二起重能力的“天一號”運架一體船將鋼箱梁吊運至橋址。
深中通道泄洪區鋼箱梁采用110m連續鋼箱梁橋共2聯，全長990m，鋼箱梁大節段18個。110m鋼箱梁采用整墩分幅布置，橋面總寬40.5m，橋梁中心線處梁縫寬0.5m。鋼箱梁采用等高連續鋼箱梁，分段長度為133m、110m、86m，單幅橋?qū)?0m，截面中心線處梁高約4m，最重鋼箱梁為1700噸。
淺灘區鋼箱梁采用連續梁體系，與匝道橋相接的為跨徑60m變寬連續鋼箱梁，寬度范圍15.2～33.3m，共5聯23孔，鋼箱梁大節段28個。鋼箱梁采用變截面鋼箱連續梁，頂板為正交異性板。鋼箱梁重量大，形狀變化大，重心偏載，最重鋼箱梁為1064噸。
深中通道是國家"十三五"重大工程項目，自2016年12月28日開工建設以來，巨力索具深度參與其中，從西人工島最后一個鋼圓筒精準振沉到位到世界超寬E32管節成功對接，都標志著巨力索具對標世界一流水平，服務國家重大工程項目，站在“十四五”開局的新起點，巨力索具將勇?lián)?dāng) 強作為 當先鋒，積極助力國家重大項目和基礎設施建設，勇當服務國家戰略的主力軍！
